Consola de distribuire a puterii

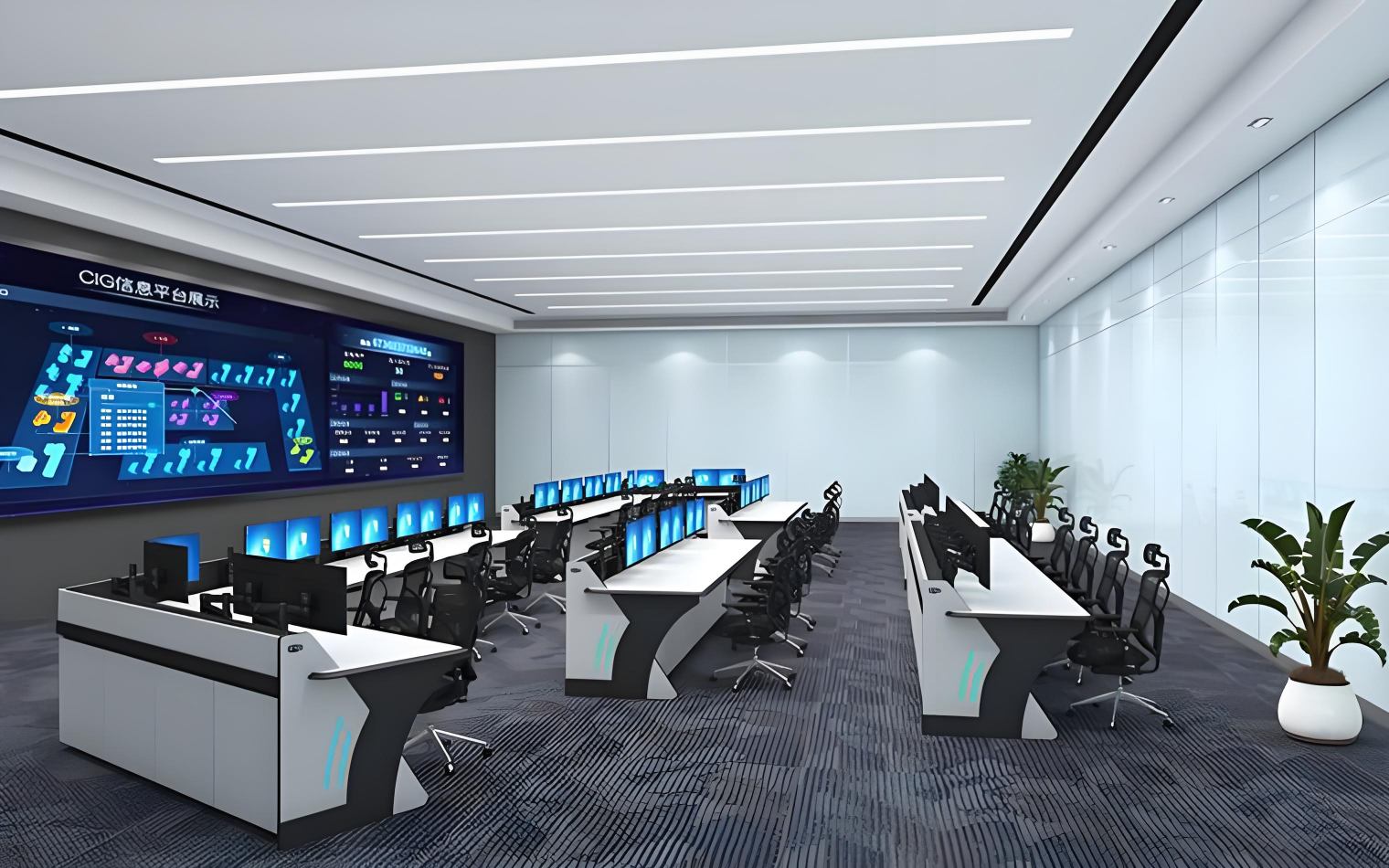

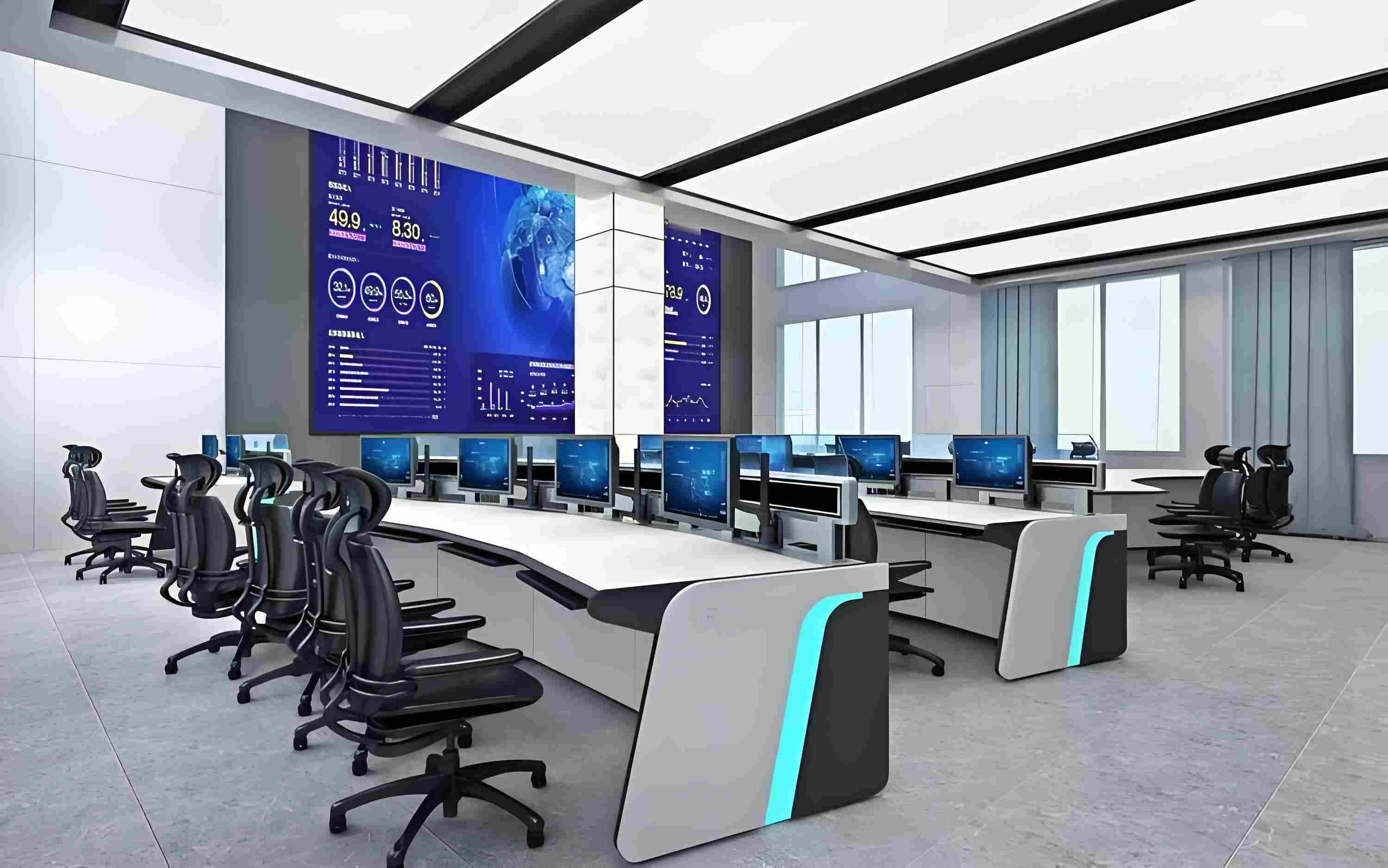

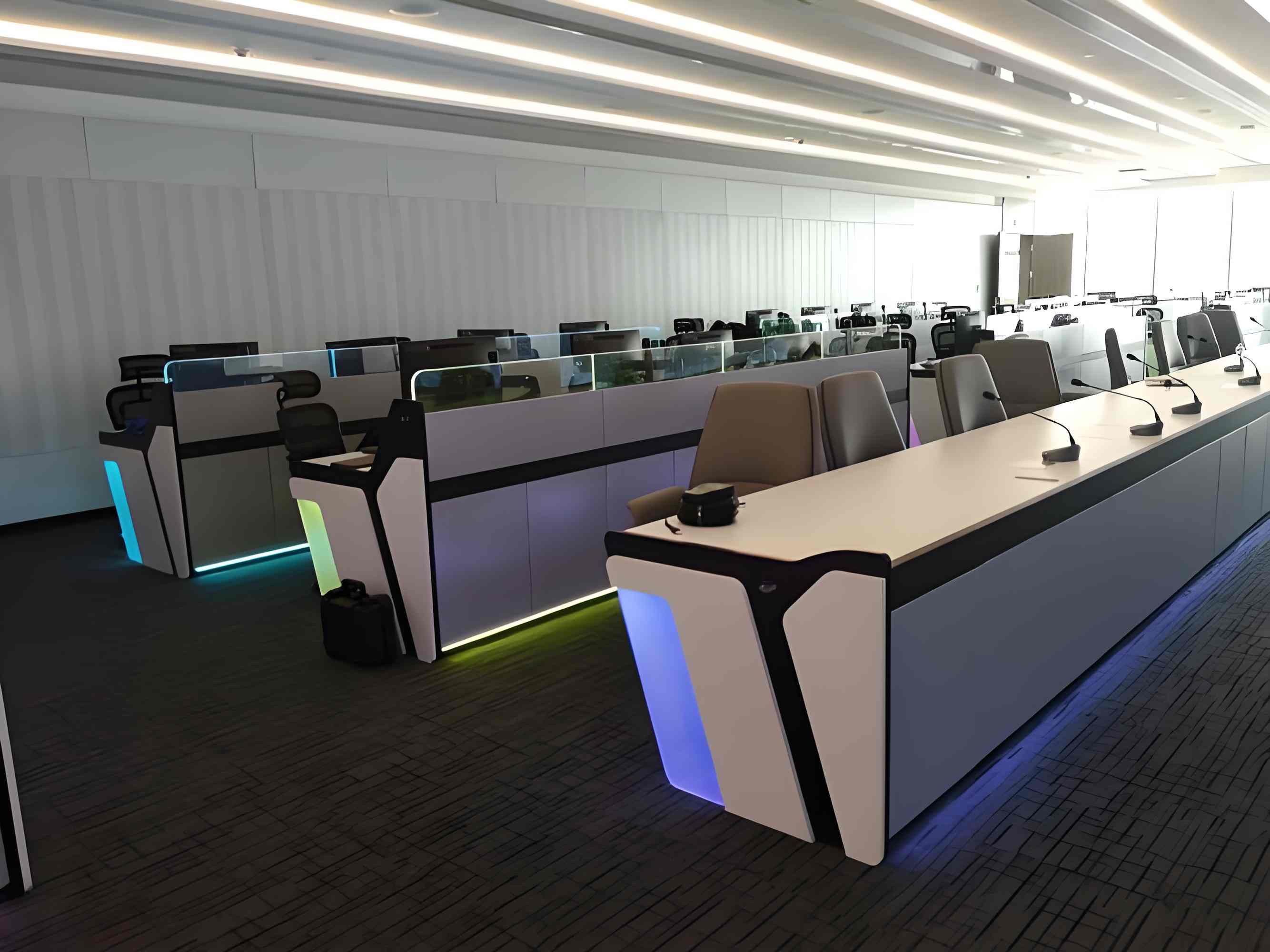

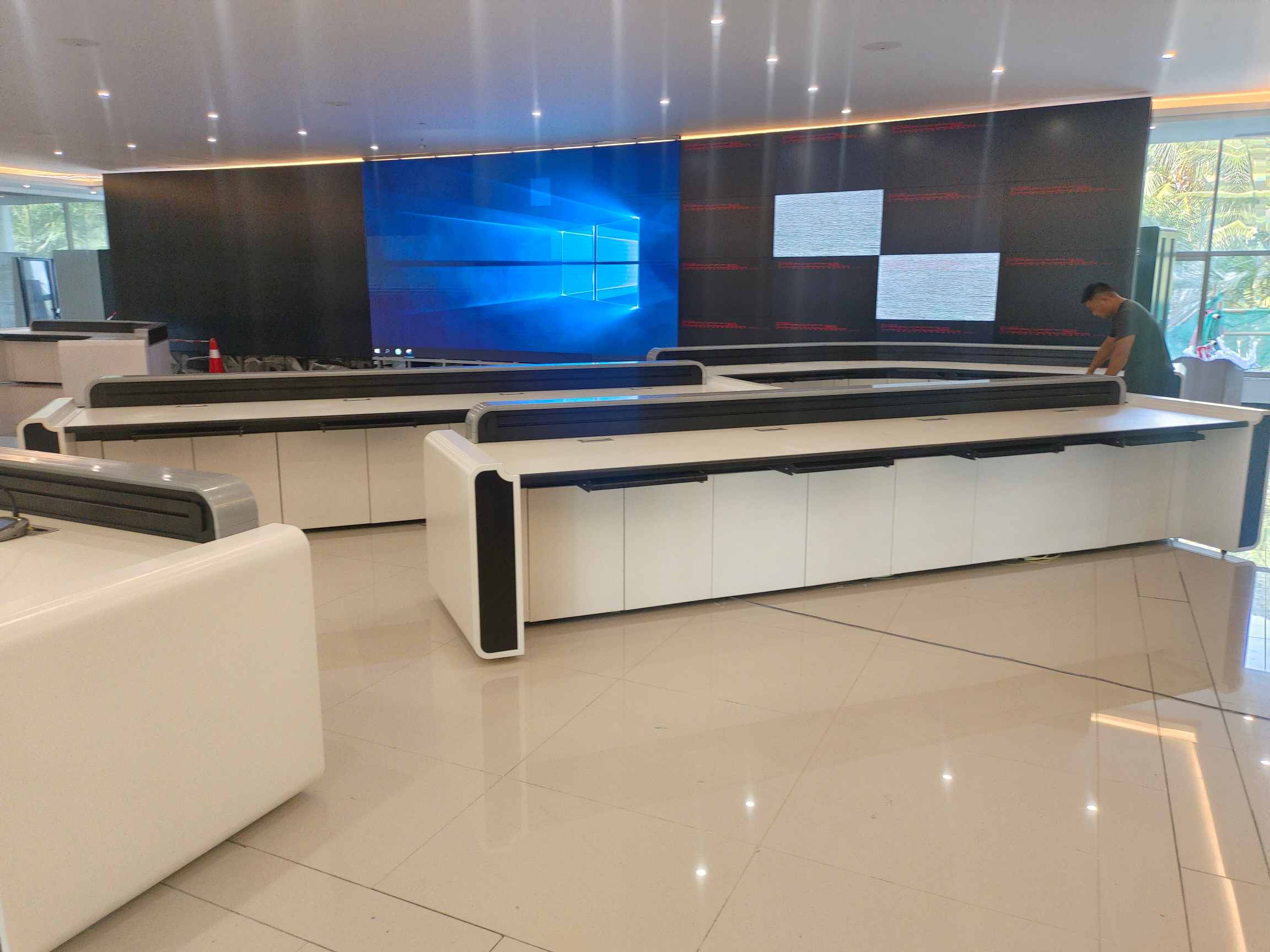

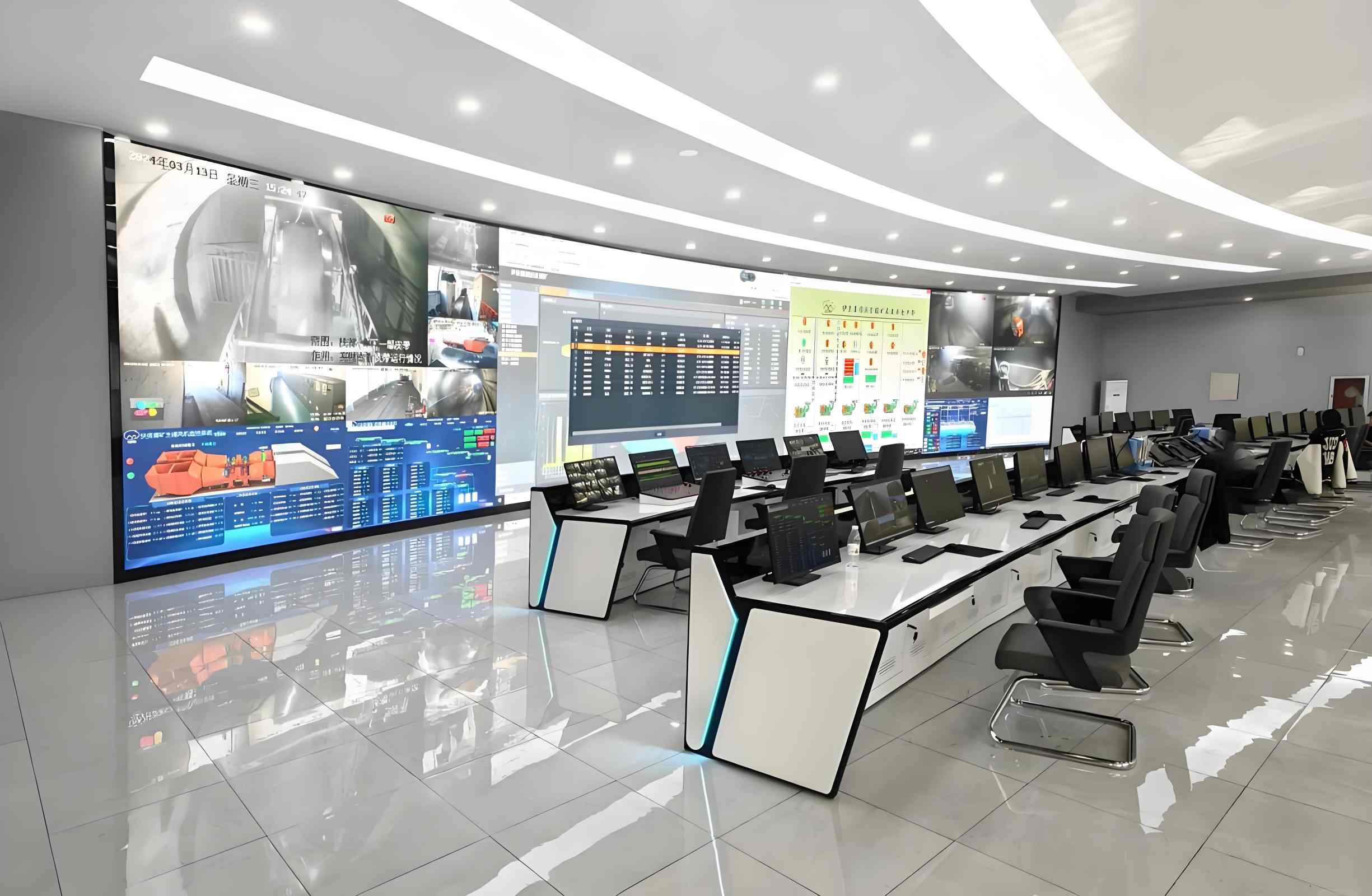

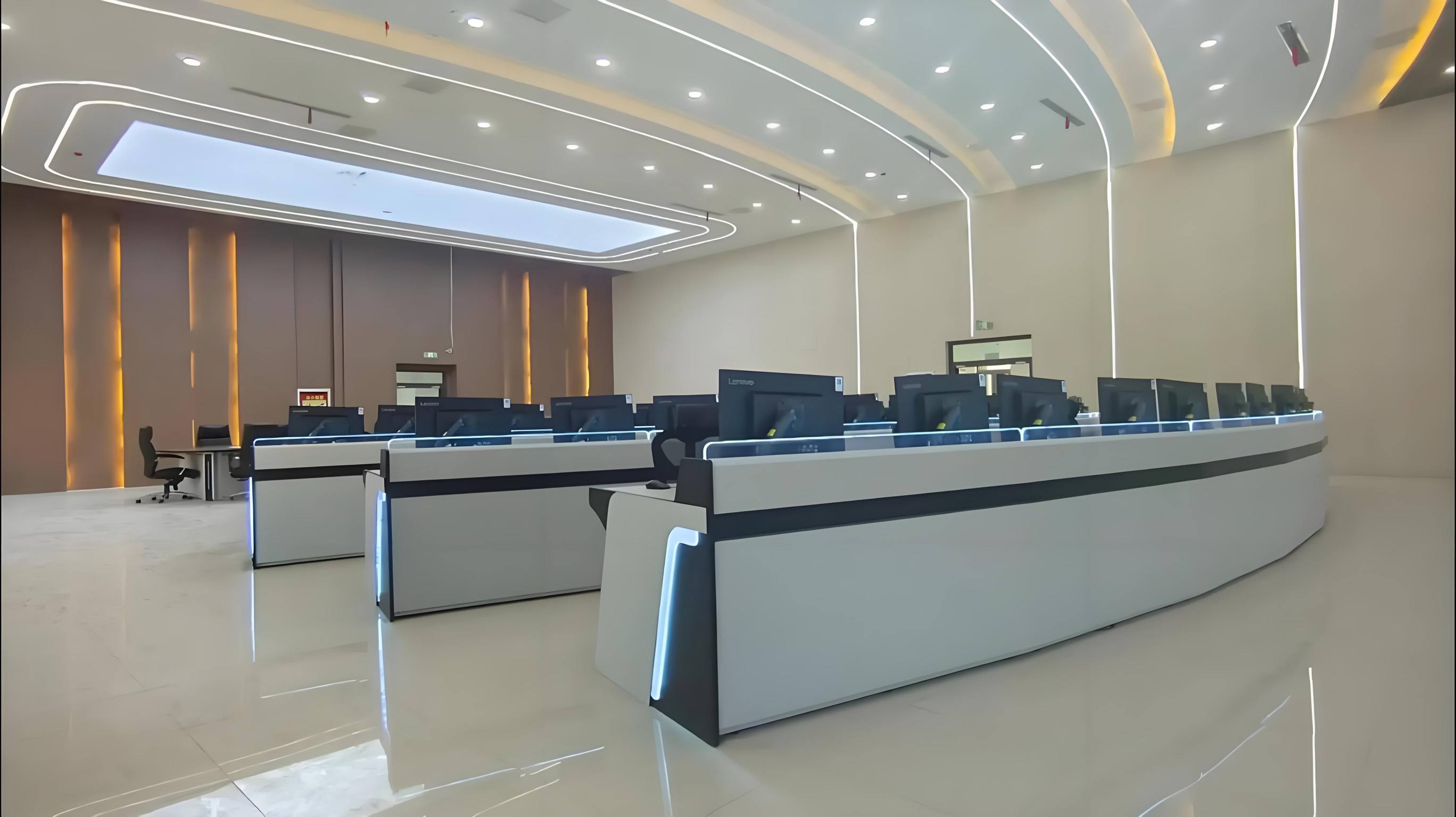

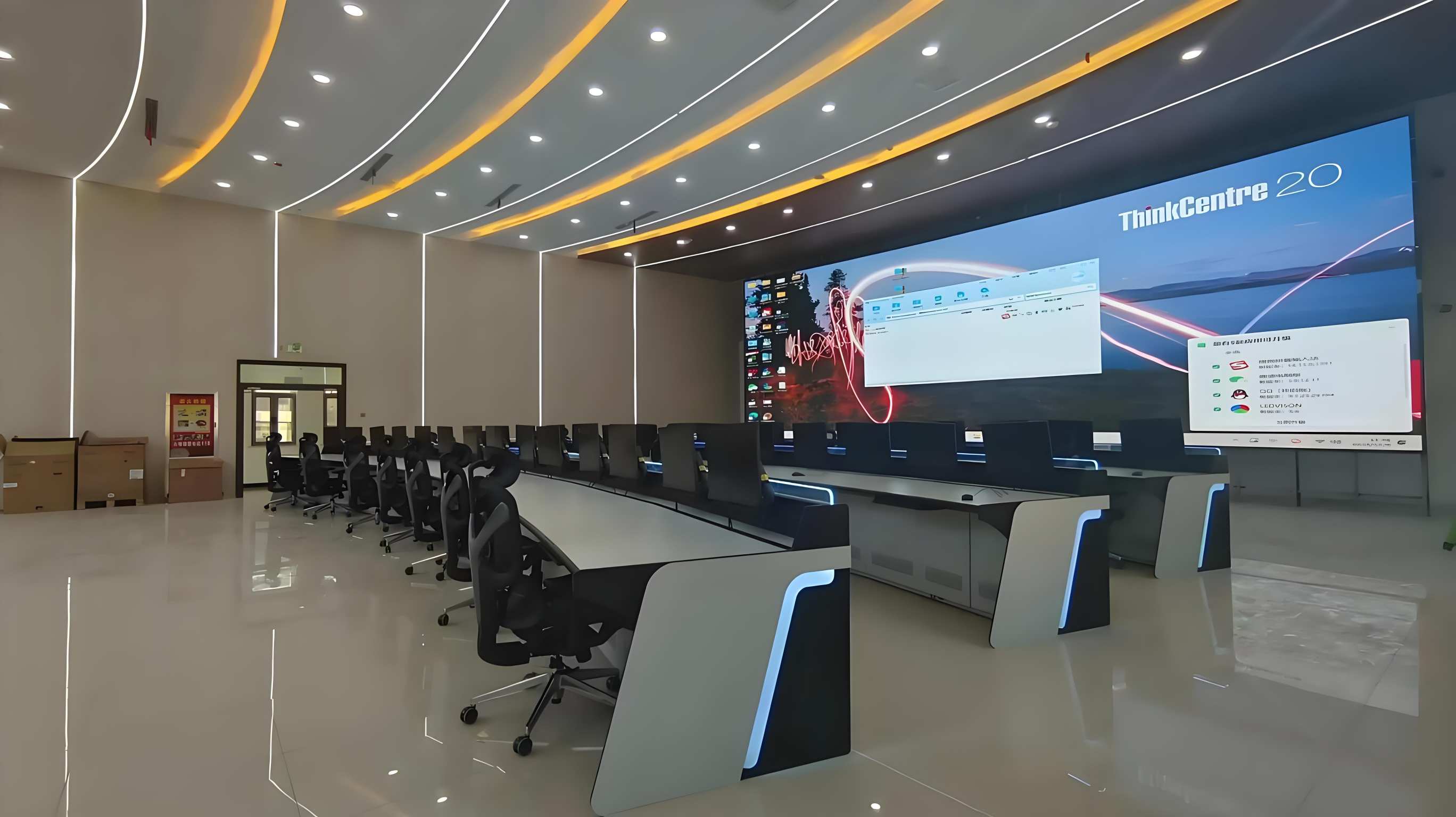

Consola de distribuire a energiei din China TEMERY, numită și stație de lucru de control al rețelei sau birou de monitorizare a puterii, este un terminal dedicat de interacțiune om-mașină pentru mediile de control al puterii. Spre deosebire de birourile obișnuite, respectă strict standardele de siguranță ale industriei energetice, cerințele EMC și specificațiile de funcționare 24 de ore, utilizate pe scară largă în centrele de dispecerizare provinciale/municipale, sălile de monitorizare a distribuției, centralele termice/hidroelectrice și sălile de control al energiei noi solare eoliene.

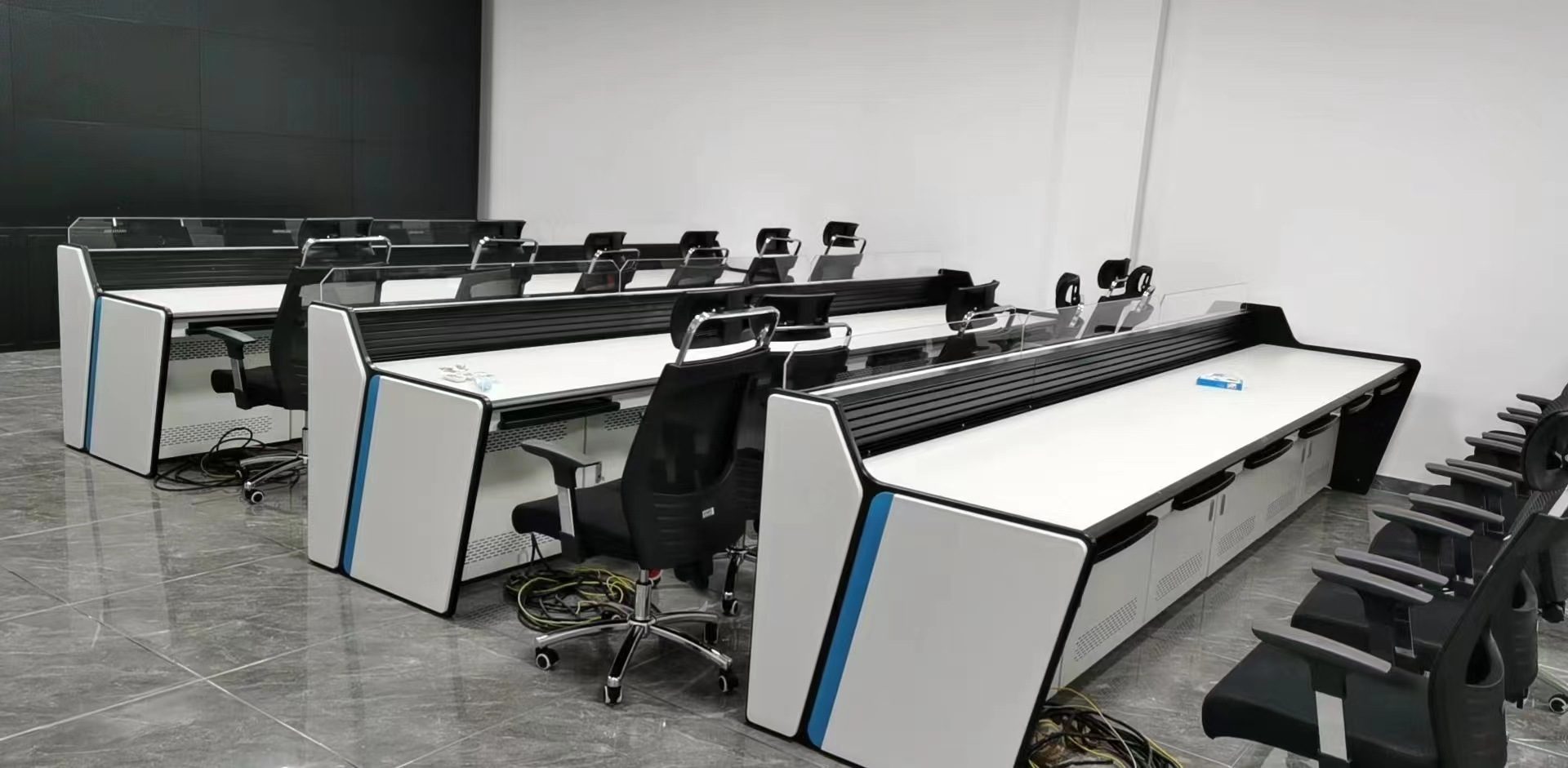

Adoptă o structură asamblată modulară care susține design-uri în linie dreaptă, în formă de arc, în formă de U și alte modele de amenajare a halei. Fiecare pozitie de lucru a acestuia poate fi configurata independent cu sistem de suport multi-monitor, management ascuns al cablurilor, cabina de depozitare a echipamentelor si protectie la impamantare. Permite configurarea personalizată pe scară de proiect și cerințele operaționale de expediere.

1. Cadru principal

Cadrul consolei Power Dispatching este fabricat din tablă de oțel laminată la rece SPCC de înaltă calitate, cu grosime cuprinsă între 1,5 mm și 2,0 mm. Întregul cadru este supus unui tratament de decapare cu acid, fosfatare, degresare și pulverizare electrostatică la temperatură înaltă pentru a asigura rezistența la rugină, rezistența la coroziune, rezistența la umiditate și rezistența la deformare. Toate pozițiile de sudură de pe acesta sunt lustruite fără margini ascuțite.

Versiunea de ultimă generație a acestuia adoptă o structură de grinzi din aliaj industrial de aluminiu 6063-T5, oferind o stabilitate generală mai mare, o greutate mai ușoară și o performanță portantă mai puternică. Cadrul rigid poate suporta sarcini grele pe mai multe ecrane pe termen lung, fără scuturare sau deformare, adaptându-se complet la lucrările de monitorizare industrială neîntreruptă pe termen lung.

2. Blat de lucru antistatic

Blatul de lucru adoptă laminat HPL compact antistatic importat, un material special pentru echipamentele de control al energiei și sălii computerelor. Rezistivitatea suprafeței este controlată stabil între 10⁶Ω și 10⁹Ω, eliberând efectiv electricitatea statică generată de funcționarea pe termen lung a echipamentelor electronice și protejând gazdele de control industrial de precizie, dispecerând echipamente de comunicație și terminale de monitorizare.

Blatul acestuia este ignifug, rezistent la temperaturi înalte, rezistent la zgârieturi și rezistent la impact. Calitatea rezistentă la uzură îndeplinește cerințele de funcționare pe termen lung a tastaturii și a mouse-ului de înaltă frecvență, fără decolorare, fără decojire și fără crăpare după ani de utilizare.

3. Sistem de cablare de izolare a curentului puternic și slab

Este echipat cu structuri de canal dublu independente pentru curent puternic și curent slab. O placă de izolare metalică este dispusă în mijlocul produsului pentru a separa complet liniile de alimentare și liniile de semnal, evitând diafonia electromagnetică, pâlpâirea ecranului, întârzierea semnalului și pierderea pachetelor de date cauzate de interferența curentă.

Găurile de cabluri independente, canelurile pentru cabluri și canalele de cablare inferioare sunt rezervate pentru fiecare stație a acestuia. Toate cablurile de pe acesta sunt ascunse și îngrijite, facilitând întreținerea ulterioară a echipamentului, înlocuirea liniei și modernizarea sistemului. Întreaga consola de distribuire a puterii este echipată cu terminale standard de împământare pentru a asigura o protecție echipotențială sigură, respectând standardele de acceptare a siguranței din industria energetică.

4. Sistem de suport de montare multi-ecran

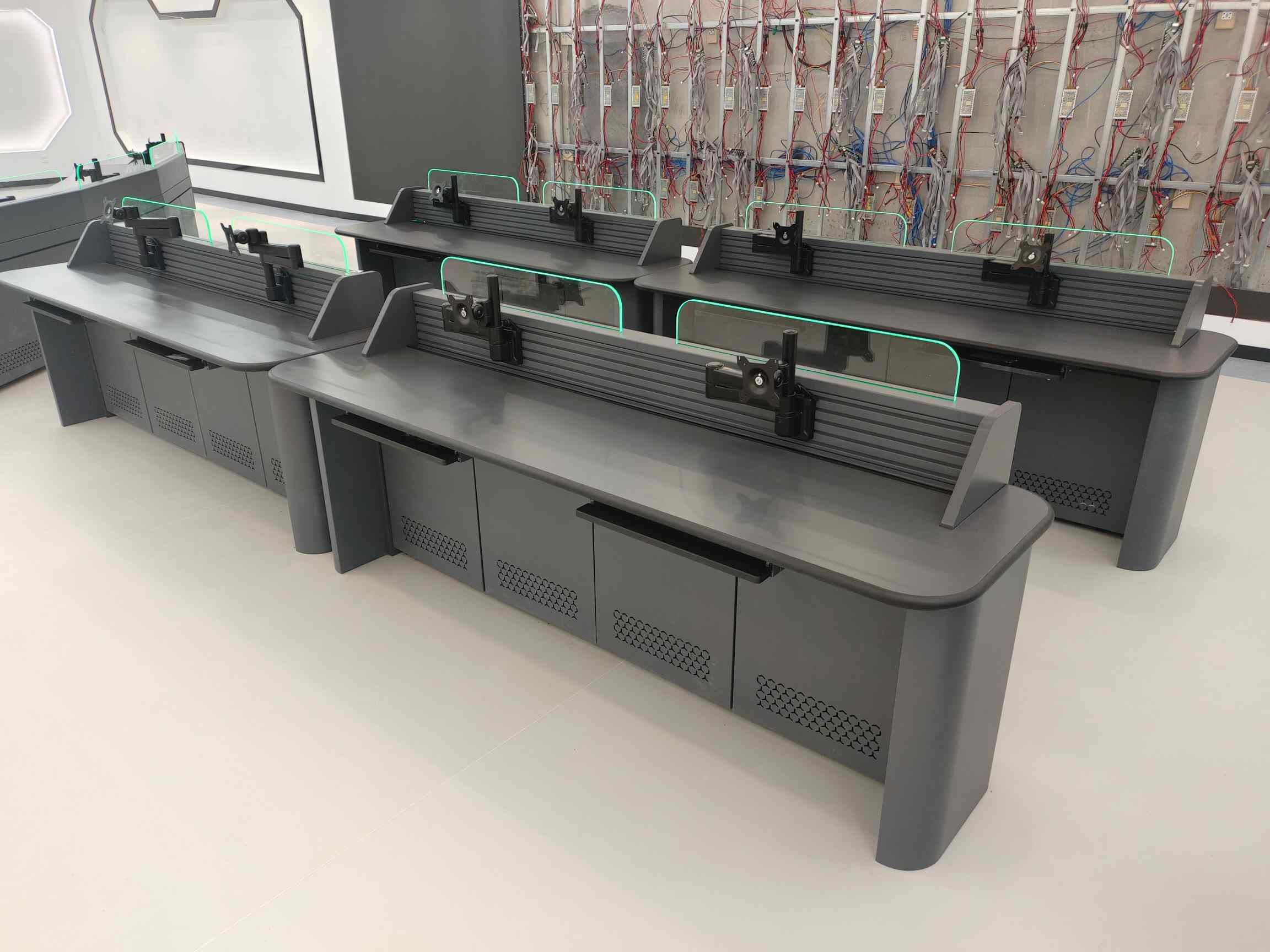

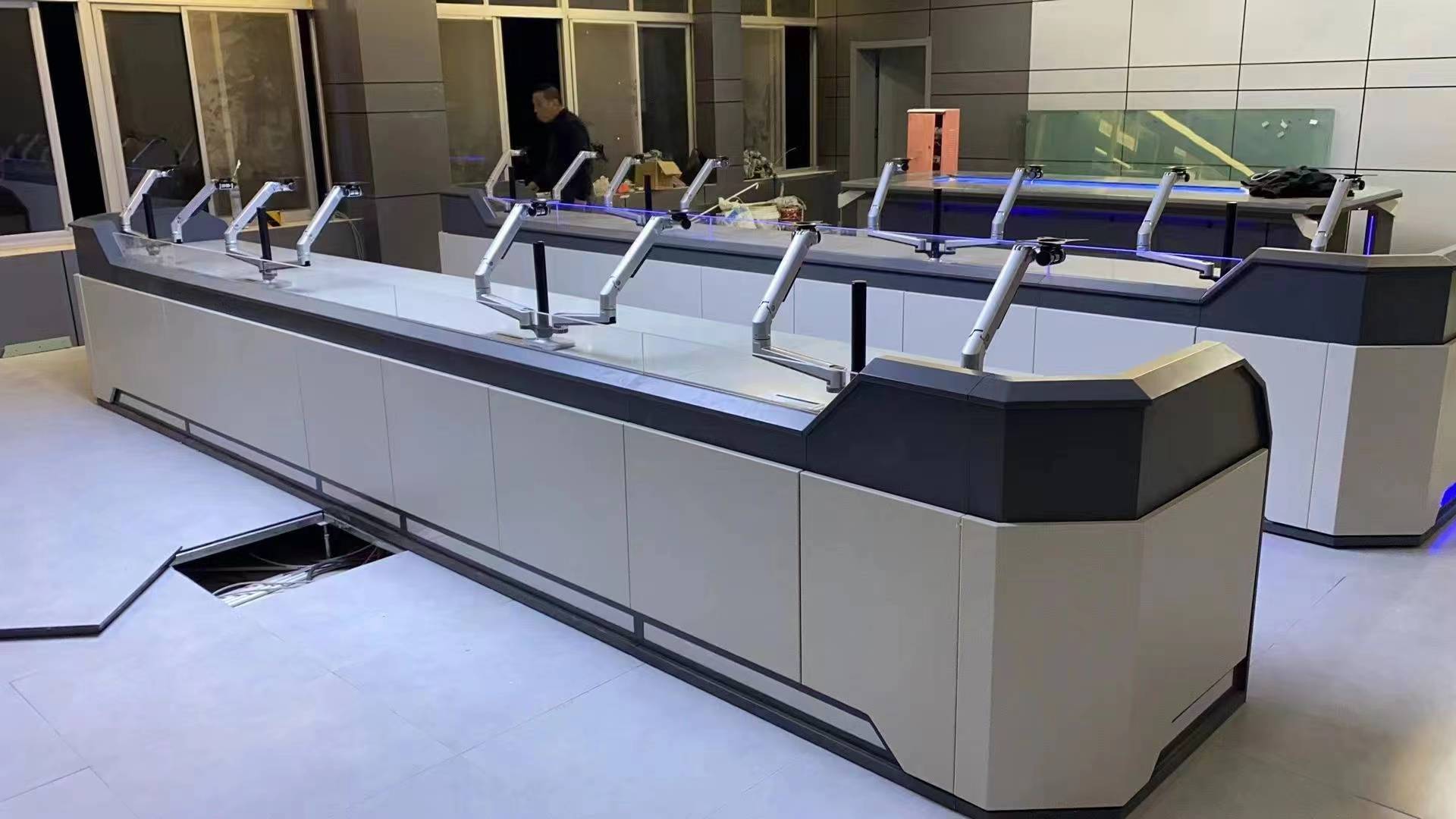

Partea din spate a acestuia este echipată cu un suport de montare pentru monitor îngroșat integrat, capabil să transporte 2 până la 6 monitoare pe stație. Suportul adoptă o structură de oțel ranforsată cu capacitate portantă puternică, unghiuri reglabile sus-jos și stânga-dreaptă și aranjare flexibilă a ecranului.

Suportul este potrivit pentru afișarea diagramelor rețelei electrice, curbele de date de expediere, starea de funcționare a echipamentelor, videoclipuri de monitorizare în timp real și cerințe de afișare sincronă multi-sistem. Suportul rămâne stabil fără tremurături în timpul funcționării pe termen lung, asigurând imagini de monitorizare clare și stabile.

5. Design umanizat ergonomic

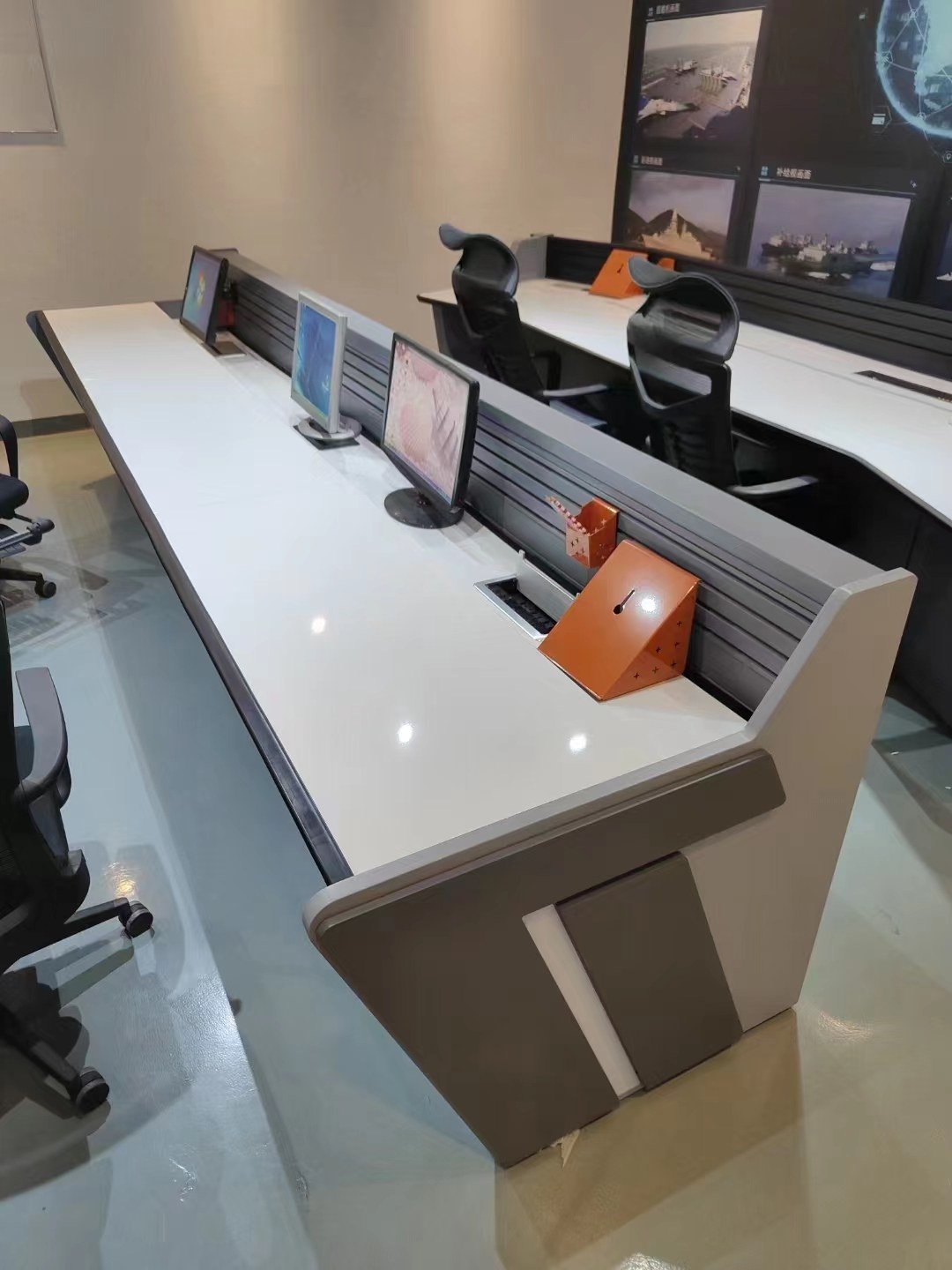

Blatul de lucru adoptă un design ergonomic micro-înclinat pentru a optimiza unghiul de vizualizare al operatorului și pentru a reduce oboseala ochilor. Este echipat cu o tavă retractabilă ascunsă pentru tastatură și șină glisantă netedă, economisind spațiu și asigurând un desktop îngrijit.

Power Dispatching Console oferă o funcție opțională cu reglare electrică a înălțimii, care sprijină munca alternativă în picioare și așezat, îmbunătățind în mod eficient confortul pe termen lung al dispecerilor. Designul general al teșirii arcului previne rănirea prin coliziune, îndeplinind pe deplin standardele de siguranță și design umanizat ale camerelor de control industriale.

6. Structura de expansiune modulară

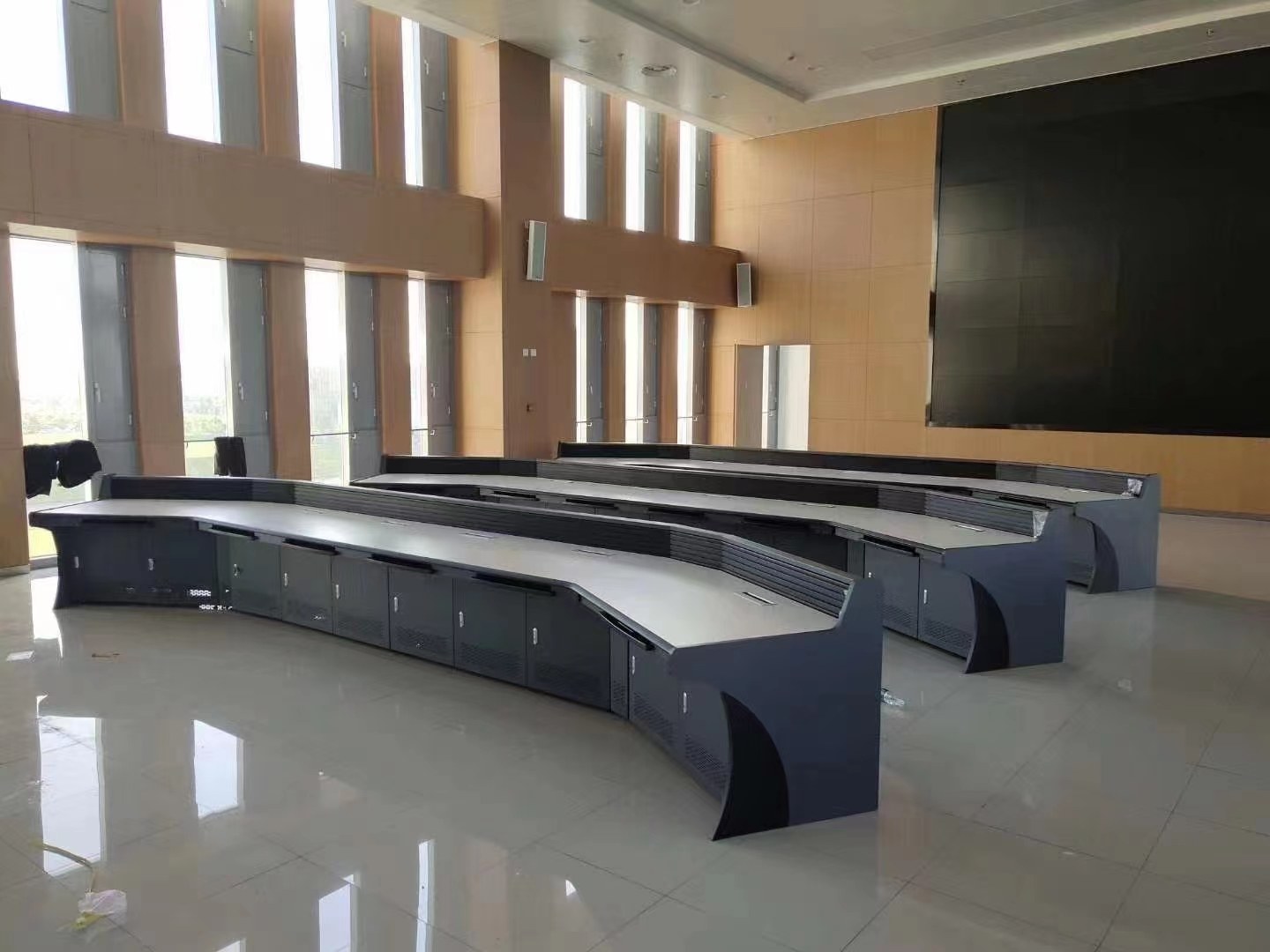

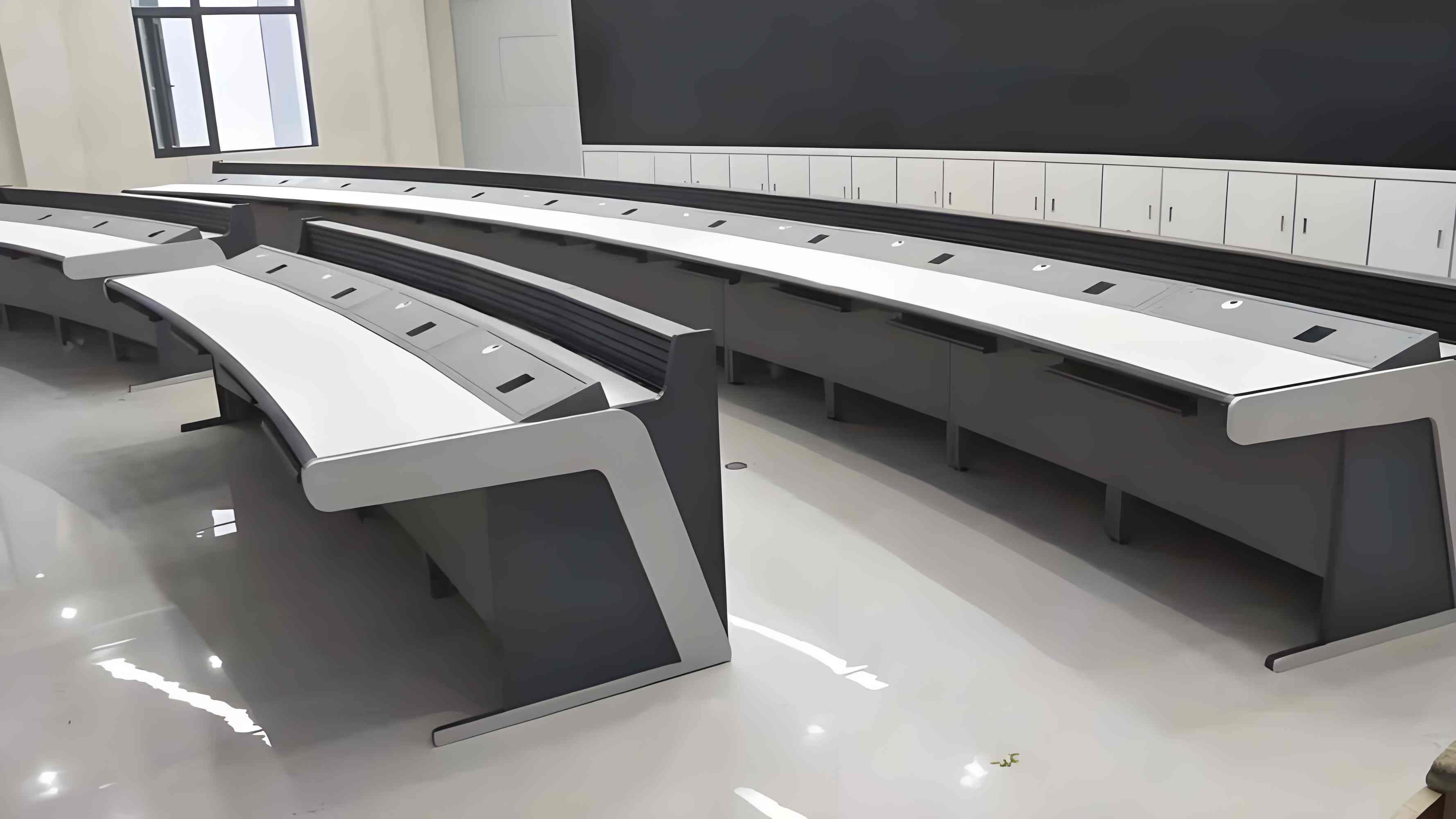

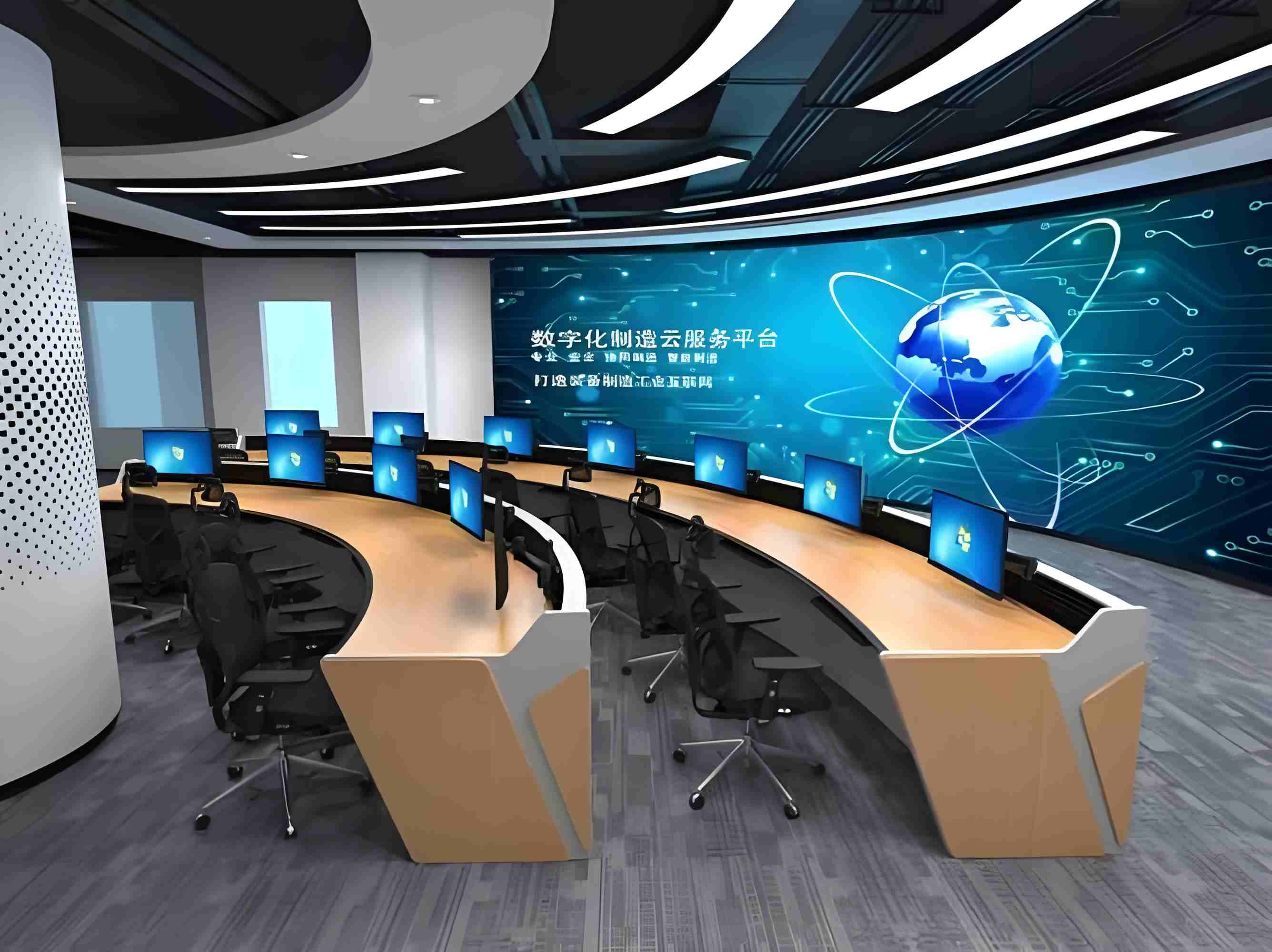

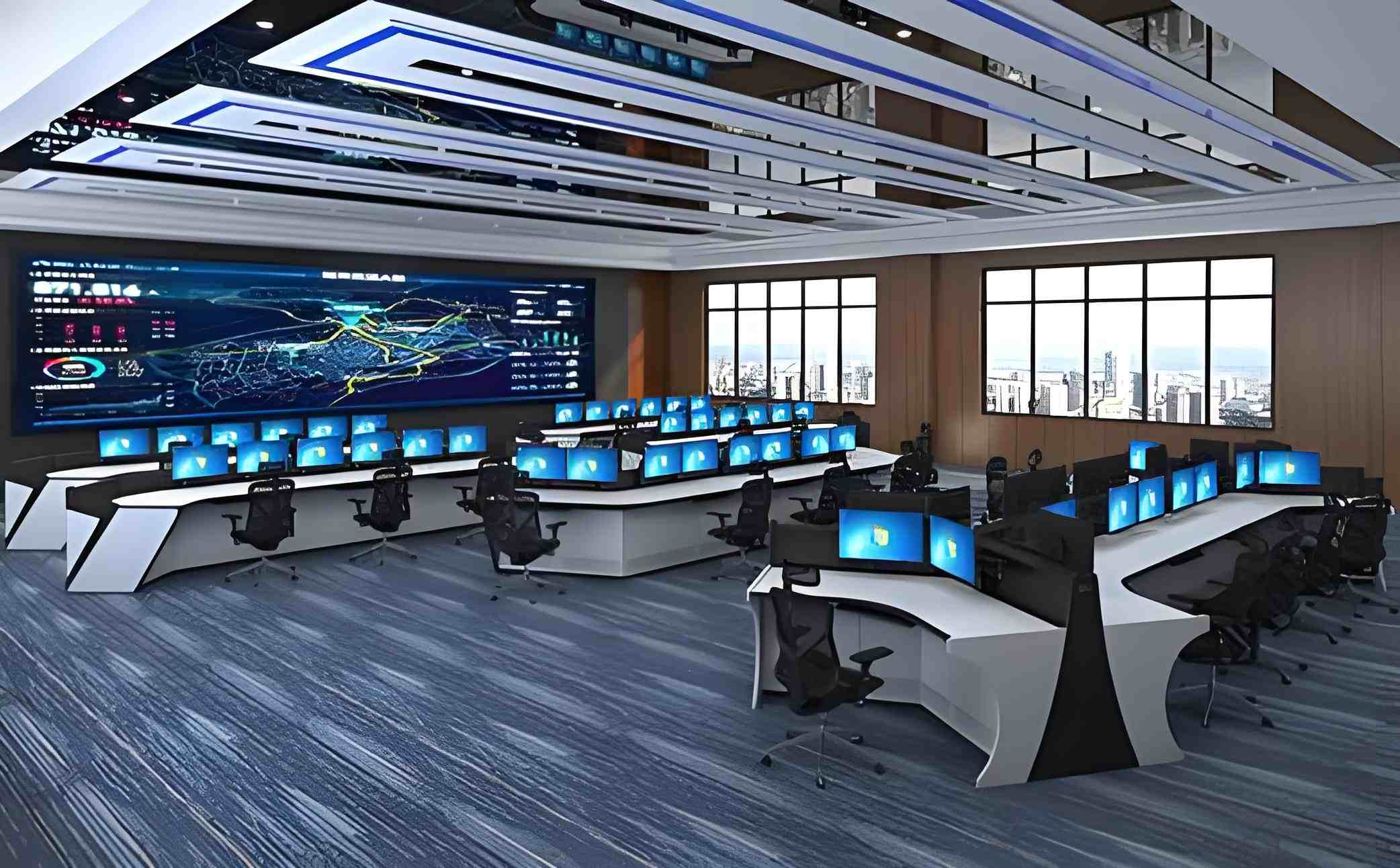

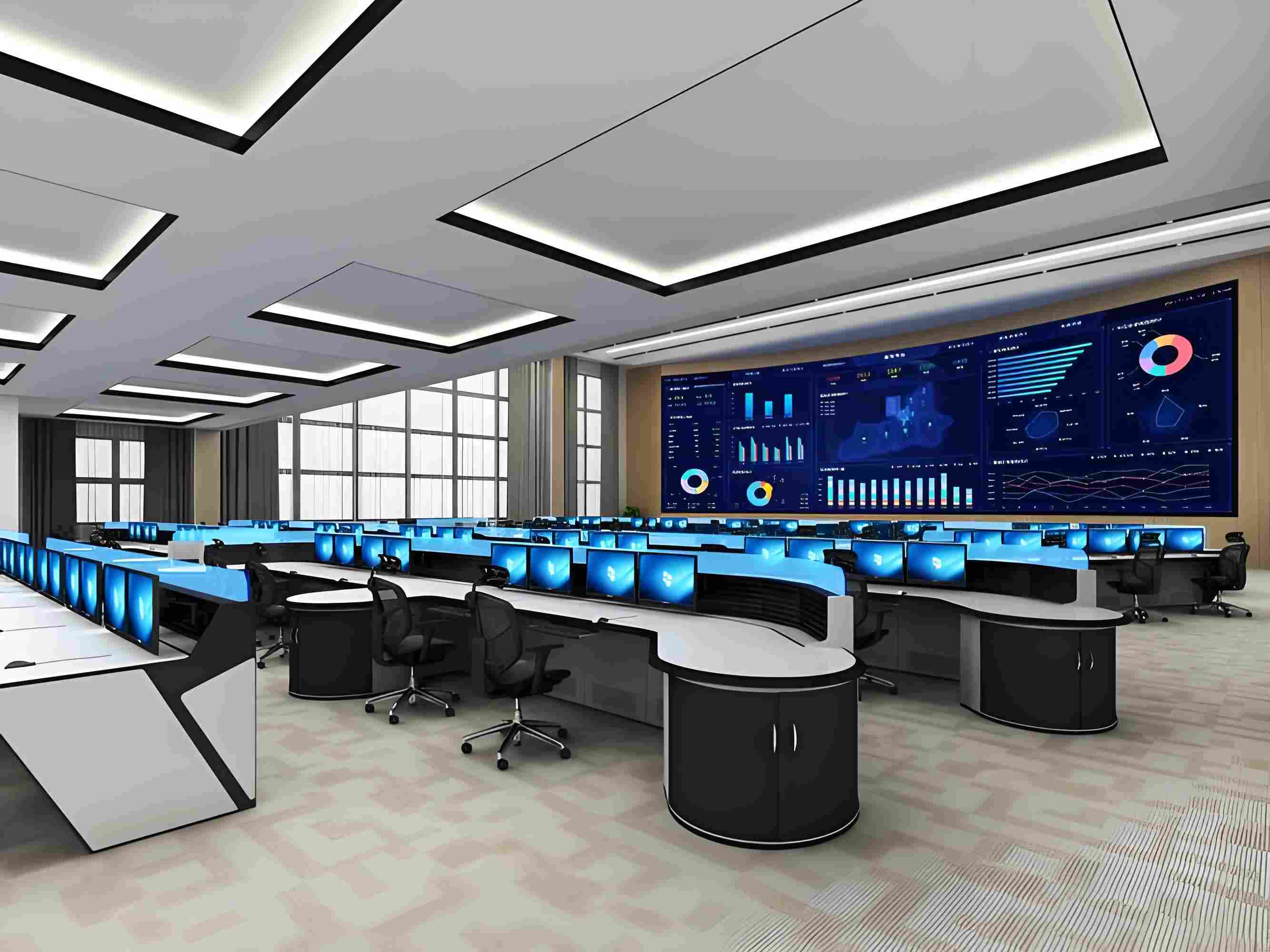

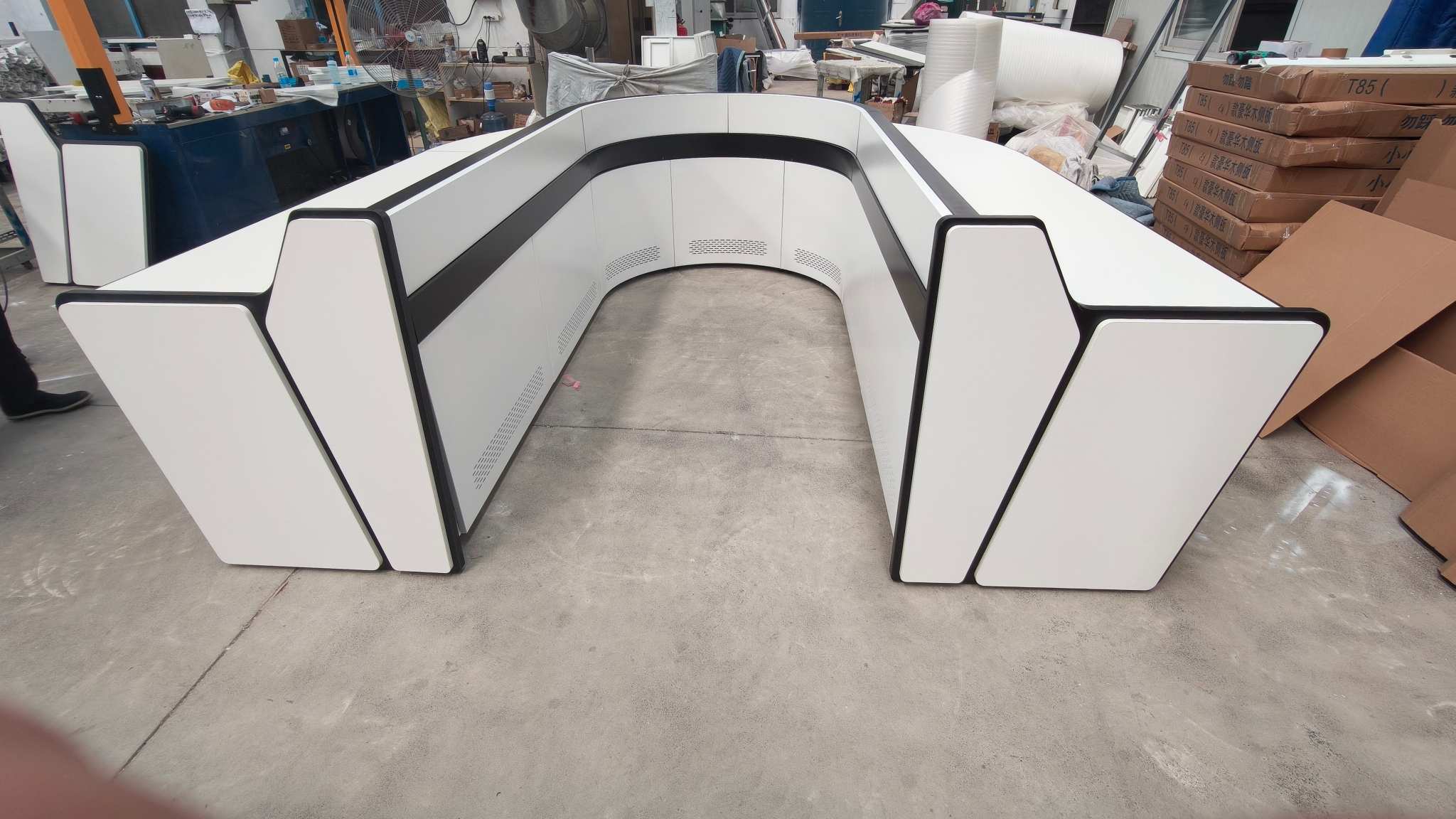

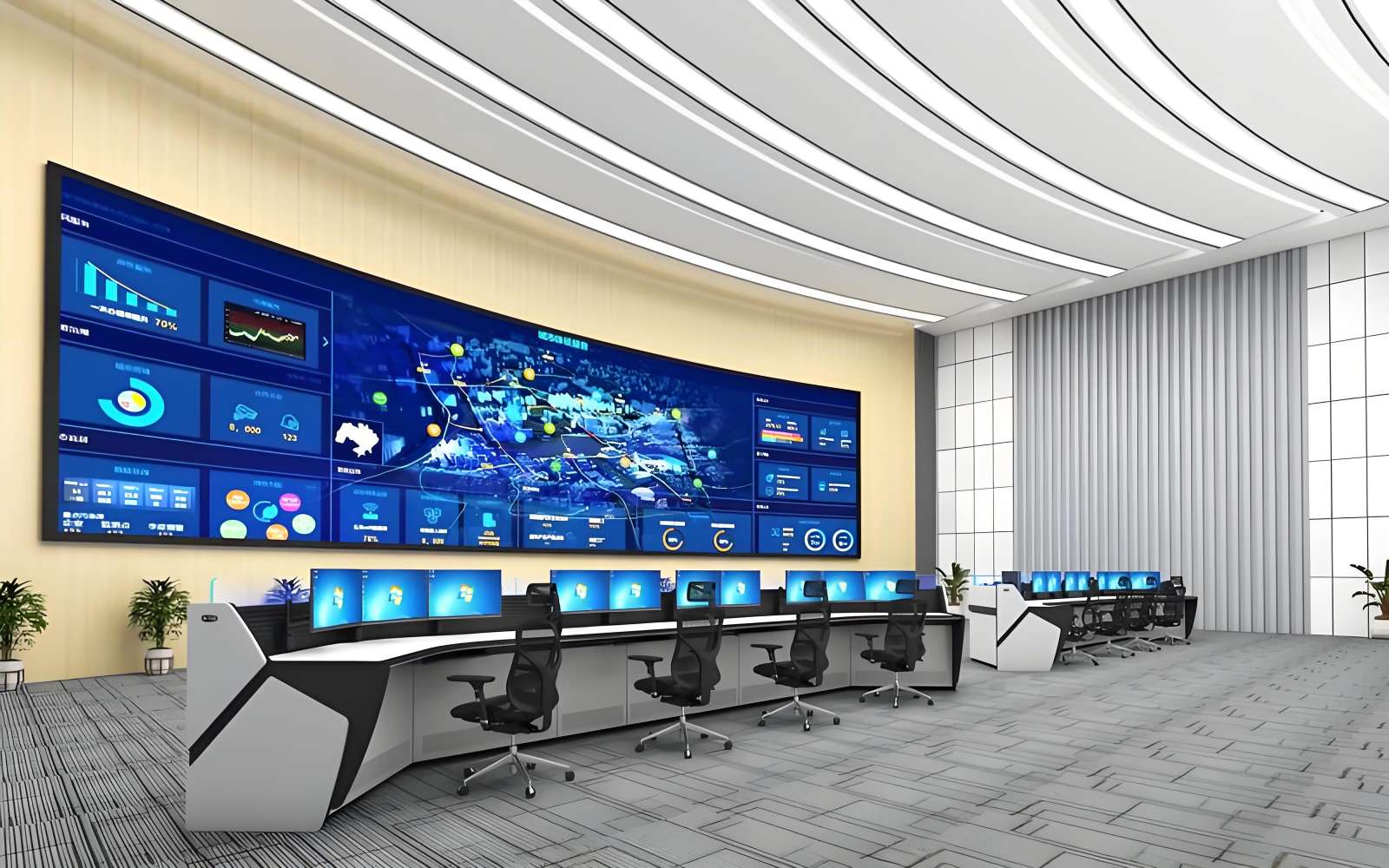

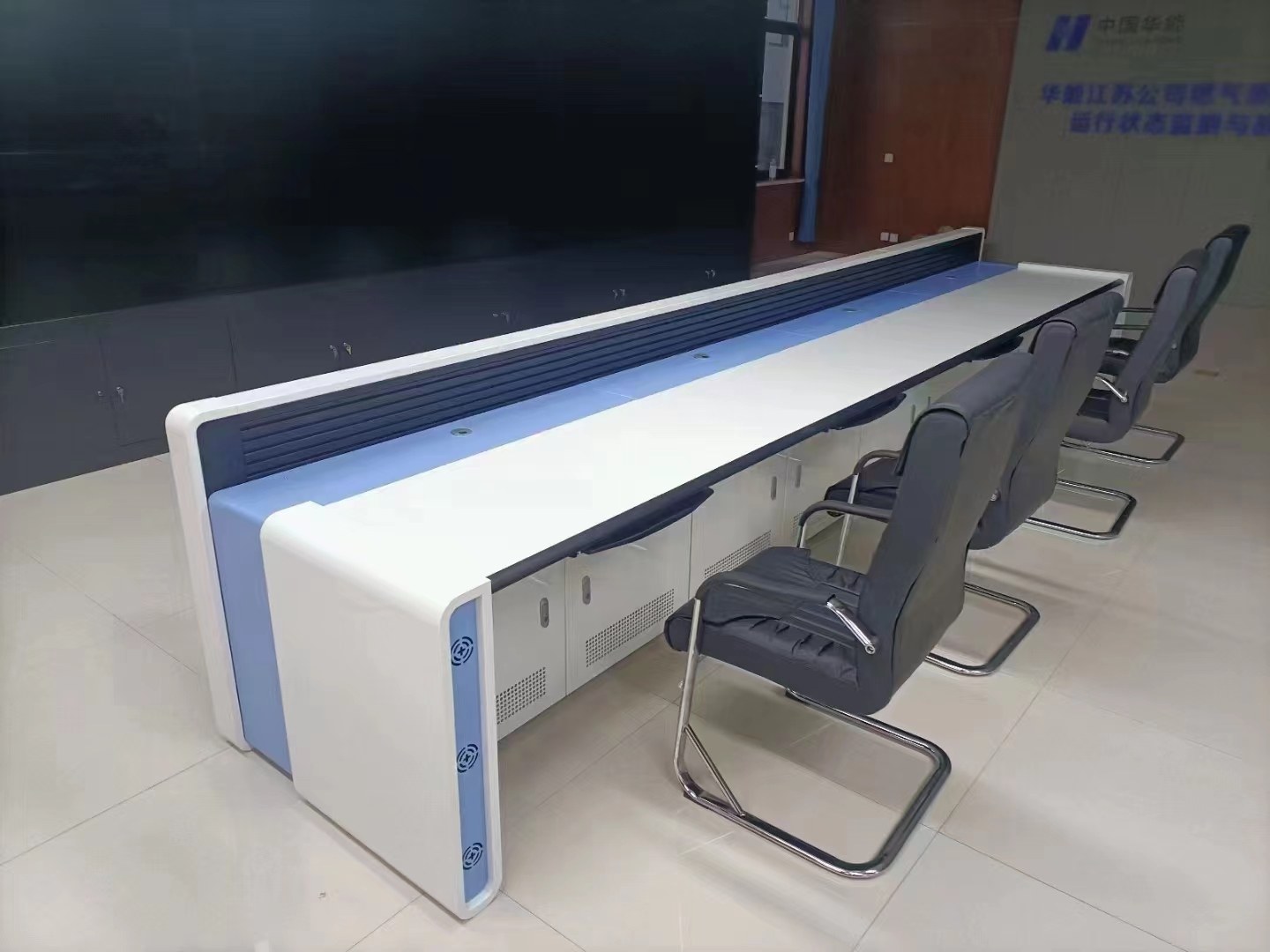

Produsul adoptă o producție standardizată complet modulară, care acceptă îmbinarea nelimitată a stațiilor simple sau multiple. În funcție de dimensiunea camerei de control, Power Dispatching Console poate fi combinată în tip liniar, tip arc, tip U și alte aspecte generale.

Structura modulară permite adăugarea, reducerea și înlocuirea gratuită a modulelor funcționale, facilitând reconstrucția ulterioară a halei, extinderea capacității și modernizarea echipamentelor. Este potrivit pentru camerele de control ale rețelei de distribuție mici, sălile de control centrale ale centralelor electrice de dimensiuni medii și halele mari de distribuție a rețelei provinciale.

Avantajele produsului

Este personalizat pentru scenariile de monitorizare de mare intensitate 24/7 din industria energetică. Power Dispatching Console demonstrează avantaje remarcabile în interferența anti-electromagnetică, eliminarea statică, protecție de siguranță, stabilitate structurală și durabilitate pe termen lung.

În comparație cu birourile de monitorizare obișnuite, este mai profesionist, mai sigur și mai adaptabil la mediile electromagnetice de putere complexe.

Toate materialele sunt ignifuge, ecologice și durabile, îndeplinesc standardele internaționale de siguranță industrială și cerințele de inspecție din industria energetică. Produsul este stația de lucru de control preferată pentru întreprinderile de rețea electrică, centralele electrice, proiectele de energie noi și companiile EPC de inginerie energetică.

Domeniul de aplicare

Consola de dispecerizare a energiei electrice se aplică centrelor de dispecerizare a rețelei electrice, camerelor de control ale birourilor municipale de energie, centrelor de monitorizare a rețelei de distribuție, sălilor de control centrală a centralelor termice, sălilor de monitorizare a centralelor hidroelectrice, centrelor de control al energiei eoliene și solare noi, camerelor de monitorizare a stațiilor de stocare a energiei, camerelor de control centralizate ale substațiilor și centrelor de programare a comunicațiilor cu energie electrică.

Parametrii tehnici

1. Material cadrul: 1,5–2,0 mm SPCC oțel laminat la rece / aliaj de aluminiu 6063-T5
2. Material blat de lucru: opțional laminat compact HPL antistatic sau placă ignifugă antistatică
3. Rezistivitatea suprafeței: 10⁶–10⁹Ω
4. Rezistență de împământare: ≤1Ω
5. Capacitate de încărcare statică: ≥100kg/㎡
6. Mod de funcționare: fix / electric reglabil pe înălțime opțional
7. Design de cablare: canalizare independentă de izolare a curentului puternic și slab
8. Durată de viață: Mai mult de 15 ani în condiții normale de lucru
